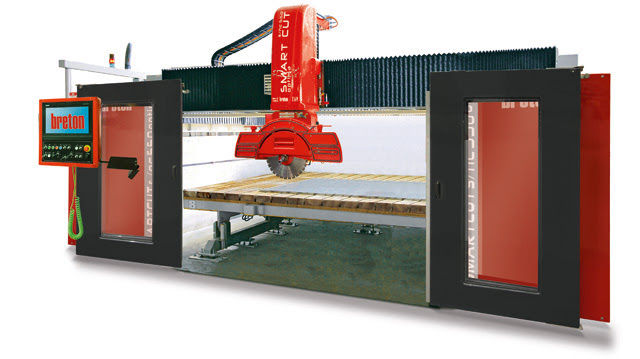

Die SMART-CUT S/NC 550 OPTIMA ist eine CNC-gesteuerte Sägeanlage, ausgestattet mit interpolierenden Achsen, mit einem dreh- und schwenkbaren Kopf und einem stationären Werktisch, die Durchführung zahlreicher Bearbeitungen ermöglicht, wofür andernfalls mehrere Maschinen von Nöten wären, wie: Plattenschnitt, Formgebung, Ausfräsungen, Gravierungen von Schriften, Bohrungen,... unter Verwendung von Sägeblättern oder Fräswerkzeugen.
Zur Optimierung des Plattenschnitts ist die Anlage mit einem Vakuumsaugersystem ausgerüstet, mit dem die Werkstücke abgehoben und versetzt werden um die gesägten Werkstücke so zu positionieren, damit Armierungsnuten in ihrer Unterseite gesägt werden können. Der Werktisch kann auf Wunsch kippbar ausgeführt werden. Bei der Version S/NC 550B verfügt der Tisch über ein motorbetriebenes Förderband zur automatischen Be- und Entladung.
Bautechnische Eigenschaften
- CNC-Steuerung SIEMENS 840 SL neuester Generation.
- Hohe Verstellgeschwindigkeit und Präzision bei Ansteuerung der Achsen X, Y, Z durch Einsatz von Servoantrieben mit Absolutgebern.
- Sägesupport aus Gusseisen, robust und vibrationsdämpfend.
- Brückenbewegung über Ritzel/Zahnstange, angetrieben durch digitalen Servomotor.
- Bewegung des Sägesupportes auf Rollenumlaufgleitschuhen, angetrieben durch digitalen Servomotor, für hohe Präzision und Stabilität.
- Höhenverstellung der Spindel auf Rollenumlaufführungen, über Kugelgewindetrieb / einer vorgespannten Spindelmutter, angetrieben durch digitalen Servomotor.
- Alle Führungen sind geschützt und geschmiert.
- Säge-Kopf mit Drehung der C-Achse von +/- 190°, Schwenkung der A-Achse von 0 - 90°.
- Vorprogrammierung der Sägeblattschwenkung in jede Position zwischen 0 und 90°, auch für Stufenschnitte.
- Bedienerfreundliche Software, TouchScreen Farbbildschirm, Steuerpult mit Joysticks, zur intuitiven Ansteuerung der Achsen.
- Laser zur Visualisierung der Schnittrichtungen.
Programmierung und Verwaltungssystem
Die Maschine wird von einem TouchScreen-Farbbildschirm
aus verwaltet und programmiert, der sich am verschiebbaren
Hängepult befindet.
Die Maschine wird von einem TouchScreen-Farbbildschirm
aus verwaltet und programmiert, der sich am verschiebbaren
Hängepult befindet.
- Die Verwaltungs- und Bearbeitungssoftware nützt optimal die Kapazitäten im Bereich Windows und zeichnet sich besonders durch Bedienerfreundlichkeit und ausführliche Benutzeroberfläche aus.
- Am TouchScreen-Farbbildschirm kann die Maschine einfach und schnell programmiert werden.
- Für elektrische und elektronische Komponenten wurden nur erstklassige, weltweit bekannte Hersteller gewählt, um bei Bedarf weltweit prompten Kundendienst und schnelle Ersatzteillieferung zusichern zu können.
- Zur manuellen Steuerung der Maschine und zur Erleichterung von Eingriffen, die innerhalb des Arbeitsbereichs erforderlich sind, ist die Maschine mit mobiler Druckknopftafel ausgestattet, mit der die wichtigsten Maschinenfunktionen gesteuert werden können.
Breton Touch - die Bediener-Schnittstelle, auf die alle gewartet haben
Breton Touch ist die Schnittstelle zur Verwaltung von Apps mit denen die Bediener von Natursteinanlagen schnell und genau Werkstücke aus Gesteinsplatten bearbeiten können.
Breton Touch wird am Einlauf der Maschine, in einem Schaltpult mit MultiTouch-Farbmonitor, installiert. Der Bediener kann von dort aus direkt und intuitiv die auszuführenden Arbeiten programmieren.
Der Bediener wird bei seiner Arbeit von den Apps unterstützt, denn diese beschreiben Schritt für Schritt, von der Zeichnung bis zur Bearbeitung, die verschiedenen Entwicklungsphasen des Produkts.
Dank der App “Slab Editor”, mit der die auf der Maschine eingebaute Fotokamera gesteuert wird, kann ein Foto der Platte gemacht werden auf dem der Plattenumriss und die eventuellen Defekte ganz einfach mit dem Finger auf dem MultiTouch-Monitor eingezeichnet werden können. Die Abbildung der Platte wird in eine Datenbank gespeichert, in der die gesamte “Geschichte” der Platte, wie zum Beispiel welcher Auftragsnummer sie zugewiesen worden ist, welche Werkstücke daraus hergestellt worden sind, ihre Klassifikation u.a. festgehalten wird. Allerdings ist es auch ohne Fotokamera möglich, die nutzbare Fläche mit Eingabe der erforderlichen Daten zu bestimmen. Nachdem die nutzbare Fläche auf der Platte bestimmt worden ist, kann dieApp “Cut Scheme” dank der automatischen Nestingfunktion, das Schnittbild erstellen.
Die Schnittbilder der zu sägenden Werkstücke können aber auch von Hand, mit der Fingespitze, hinzugefügt, verschoben, gedreht oder, dank der automatischen Snap-Funktion, an ein anderes Werkstück angehängt werden. An dieser Stelle wird das erstellte Schnittbild überprüft und automatisch optimiert. Die App “Cut Move Editor” rechnet die Reihenfolge der Schnitte und die dazu erforderlichen Versetzungen der Werkstücke aus. Sie steuert die Sauger des Kopfs und aktiviert ausschließlich jene, die für das sichere und präzise Abheben jedes Stücks nötig sind.
Ein anspruchsvoller Bediener kann die Reihenfolge der Schnitte und die entsprechenden Versetzungen ändern. Es genügt, wenn er einfach mit der Fingerspitze Teile einer Platte verschiebt oder auszuführende Schnitte auswählt, als ob die Maschine die Verlängerung seiner eigenen Hand wäre.
Mit der App “Shape Editor” ist es endlich möglich, mit dem Finger zu zeichnen. Es handelt sich um ein direkt in der Maschine installiertes CAD MultiTouch, mit dem man Dateien importieren, Umrisse zeichnen und anhand von einfachen parametrischen Formen Arbeitsflächen entwerfen kann. “Slab Selector” ist die App zur Verwaltung der Platten-Datenbank. Damit kann man einen ersten Überblick auf die Abbildung haben, Fotos suchen und sie schnell und intuitiv wählen.
“DB Orders” ist hingegen die App zur Verwaltung der Arbeitsaufträge mit der man sehen kann, welche Werkstücke herzustellen sind, welches Material gewünscht wird und mit der die einzusetzenden Platten ausgewählt werden können. Jede App verfügt über eine Multimedia-Hilfetaste, um den Bediener bei Bedarf effizient zu unterstützen. Breton Touch wird kurzfristig auch einen Zugang zur App “Maintenance and parts” haben damit man interaktiv im Hand- und Wartungsbuch Einsicht nehmen kann.
Breton Touch ist die Schnittstelle zur Verwaltung von Apps mit denen die Bediener von Natursteinanlagen schnell und genau Werkstücke aus Gesteinsplatten bearbeiten können.
Breton Touch wird am Einlauf der Maschine, in einem Schaltpult mit MultiTouch-Farbmonitor, installiert. Der Bediener kann von dort aus direkt und intuitiv die auszuführenden Arbeiten programmieren.
Der Bediener wird bei seiner Arbeit von den Apps unterstützt, denn diese beschreiben Schritt für Schritt, von der Zeichnung bis zur Bearbeitung, die verschiedenen Entwicklungsphasen des Produkts.
Dank der App “Slab Editor”, mit der die auf der Maschine eingebaute Fotokamera gesteuert wird, kann ein Foto der Platte gemacht werden auf dem der Plattenumriss und die eventuellen Defekte ganz einfach mit dem Finger auf dem MultiTouch-Monitor eingezeichnet werden können. Die Abbildung der Platte wird in eine Datenbank gespeichert, in der die gesamte “Geschichte” der Platte, wie zum Beispiel welcher Auftragsnummer sie zugewiesen worden ist, welche Werkstücke daraus hergestellt worden sind, ihre Klassifikation u.a. festgehalten wird. Allerdings ist es auch ohne Fotokamera möglich, die nutzbare Fläche mit Eingabe der erforderlichen Daten zu bestimmen. Nachdem die nutzbare Fläche auf der Platte bestimmt worden ist, kann dieApp “Cut Scheme” dank der automatischen Nestingfunktion, das Schnittbild erstellen.
Die Schnittbilder der zu sägenden Werkstücke können aber auch von Hand, mit der Fingespitze, hinzugefügt, verschoben, gedreht oder, dank der automatischen Snap-Funktion, an ein anderes Werkstück angehängt werden. An dieser Stelle wird das erstellte Schnittbild überprüft und automatisch optimiert. Die App “Cut Move Editor” rechnet die Reihenfolge der Schnitte und die dazu erforderlichen Versetzungen der Werkstücke aus. Sie steuert die Sauger des Kopfs und aktiviert ausschließlich jene, die für das sichere und präzise Abheben jedes Stücks nötig sind.
Ein anspruchsvoller Bediener kann die Reihenfolge der Schnitte und die entsprechenden Versetzungen ändern. Es genügt, wenn er einfach mit der Fingerspitze Teile einer Platte verschiebt oder auszuführende Schnitte auswählt, als ob die Maschine die Verlängerung seiner eigenen Hand wäre.
Mit der App “Shape Editor” ist es endlich möglich, mit dem Finger zu zeichnen. Es handelt sich um ein direkt in der Maschine installiertes CAD MultiTouch, mit dem man Dateien importieren, Umrisse zeichnen und anhand von einfachen parametrischen Formen Arbeitsflächen entwerfen kann. “Slab Selector” ist die App zur Verwaltung der Platten-Datenbank. Damit kann man einen ersten Überblick auf die Abbildung haben, Fotos suchen und sie schnell und intuitiv wählen.
“DB Orders” ist hingegen die App zur Verwaltung der Arbeitsaufträge mit der man sehen kann, welche Werkstücke herzustellen sind, welches Material gewünscht wird und mit der die einzusetzenden Platten ausgewählt werden können. Jede App verfügt über eine Multimedia-Hilfetaste, um den Bediener bei Bedarf effizient zu unterstützen. Breton Touch wird kurzfristig auch einen Zugang zur App “Maintenance and parts” haben damit man interaktiv im Hand- und Wartungsbuch Einsicht nehmen kann.
MOEGLICHE BEARBEITUNGEN
Die im Lieferumfang enthaltene Standard-Software erlaubt folgende Bearbeitungen:
Die im Lieferumfang enthaltene Standard-Software erlaubt folgende Bearbeitungen:
Ausführung von Hand einzelner Schnitte
Die Steuerung von Hand der Maschine ist sehr einfach, schnell und intuitiv, auch für Bediener ohne Erfahrung und elektronischen Kenntnissen geeignet. Der Bediener muß einfach das Blatt am Anfang des Schnitts positionieren und auf die Taste "Schnittstart" drücken: die Maschine wird den Schnitt
automatisch, bis zum maximalen Verfahrpunkt, ausführen.
Der Bediener kann denn Schnitt jederzeit mit der Taste "Schnittstopp" stoppen.
Schnitt "von Hand" von Rechtecken und Polygonen
Die Ausführung von Hand einzelner Schnitte und/oder Werkstücke ist einfach, schnell und intuitiv, denn dazu werden "Makro" verwendet (Standard-Werkstücke, deren Maße auf Wunsch geändert werden können). Die Positionierung und Orientierung der Stücke kann ausgeführt werden, indem die Maschinenachsen dazu verwendet werden oder wenn das herzustellende Werkstück direkt auf das Bildschirm positioniert wird. Diese Arbeit wird umso intuitiv, wenn die Maschine mit dem Zubehör mit Code FOTO2035 (in der Maschine) ausgerüstet ist, denn in diesem Falle verwendet man direkt das Bild der Platte.
Automatischer Schnitt von Polygonen
Mit dieser Steuerung schneidet die Maschine im automatischen Arbeitslauf die Platte zu Polygonen. Die gewünschten Polygonen können direkt auf dem Bildschirm gezeichnet und aus .DXF-Files eingeführt werden.
Mit dieser Steuerung schneidet die Maschine im automatischen Arbeitslauf die Platte zu Polygonen. Die gewünschten Polygonen können direkt auf dem Bildschirm gezeichnet und aus .DXF-Files eingeführt werden.
BretonSmartCam EVOLUTION
CAD/CAM Software zum Zeichnen und Programmieren von
komplexen Werkstücken für Sägeanlagen mit drei
interpolierenden Achsen.
Das CAM-Modul ermöglicht:
- Plattenschnitt mit Sägeblatt.
- Profilieren, Vorschleifen und Kantenbearbeitung mit Blatt.
- Formfräsen (außen + innen) der Tranchen mit Blatt.
- 3 D-Gravur von True Type Windows-Buchstaben (nur auf ebenen Oberflächen).
- Vertikalwandige Ausfräsungen mit herkömmlichen Fräswerkzeugen.
- Besäumung mit Stiftwerkzeug.
- Bohrung.
Das CAD-Modul ermöglicht:
- Jegliche 2D-Zeichnung mit entsprechenden Maßen herzustellen.
- Das 3D-Arbeitsvolumen auf dem Werkstück zu bestimmen.
- Eine beliebige Fläche im erzeugten 3D-Arbeitsvolumen zu bestimmen.
- Die auf der ausgewählten Arbeitsfläche realisierten 2D-Zeichnung zu verwalten, wie auch immer diese im Raum positioniert ist.
- Zeichnungen im Format .DXF und .DWG aus anderen CAD-Systemen oder aus Vorlagezeichnung-Sensoren zu importieren.
- Die herzustellenden Werkstücke direkt auf die zu bearbeitende Platte zu positionieren um die Oberfläche auf optimale Weise auszunützen.
- Automatische Programmierung und Anzeige der Anordnung der Sauger auf dem Arbeitstisch.
- Sich mit der Software des eventuellen Laser-Projektors zu verbinden um die Sauger auf dem Arbeitstisch zu ordnen.
- Sich mit der Software des eventuellen A/D-Umsetzers von Flachreliefs zu verbinden.
- 3D-Modelle der Werkstücke zu realisieren.
- Einteachen von Festkörpern im Format IGES, STL, STEP, 3DM.
- Oberflächen und Flachreliefs aus einer ausgearbeiteten Abbildungen herzustellen.
- 2D-Zeichnungen von Waschtischen und Küchenarbeitsflächen, ausgehend von einer Vorlagezeichnung, herzustellen.
ist es möglich:
- Eventuelle Kollisionen Werkzeug-Werkstück und Werkzeug-Maschine zu überprüfen.
- Das Restmaterial aus der Bearbeitung auszurechnen.
Softwareerweiterung “Profilsägen gemäß komplexen Geometrien“
Die Software ermöglicht eine Profilierung der Werksteine durch "Kammbearbeitung" mit einem Sägeblatt, sowohl senkrecht als auch waagrecht.
Die Form des zu realisierenden Profils wird mittels einem vereinfachten CAD-Programm (im Lieferumfang enthalten) gezeichnet oder von einem Computer importiert.
Das Profil des zu profilierenden Werkstücks und die Profilierung selbst werden auf dem TouchScreen-Monitor angezeigt.
Durch die Möglichkeit mit interpolierenden Achsen zu arbeiten, können auch komplexe Werkstücke im Raum realisiert werden (Auf Anfrage).
ZUBEHÖR
Patentiertes Breton-System “SOFT SYSTEM”:
Auf der Werkstück-Saugerabhebevorrichtung werden Dämpfsysteme mit Sicherheitssensoren eingebaut, um einen noch effizienteren vertikalen Kollisionsschutz und ein gedämpftes Abheben und Abstellen des Werkstücks zu erreichen. Außerdem reduziert es den vom Sauger auf das zu versetzende Werkstück ausgeübten Druck und wird in jenen Fällen geraten, in denen brüchiges Material bearbeitet werden muss.
Digitales Farbfoto der Platten
Die Maschine kann mit einem System geliefert werden, das mittels Digitalkamera die jeweils zu bearbeitende Platte naturgetreu ablichtet und am Touch-Screen Farbmonitor der Maschine oder auf einem anderem PC abbildet (auf Anfrage).
Der Bediener grenzt mittels Maus am Bildschirm fehlerhafte
Stellen und Plattenumfang ab und ordnet dann die auszuschneidenden Teile auf optimaler Weise platzsparend an.
Bei Ausstattung mit der Zusatzsoftware “Schnittoptimierung und Auftragsverwaltung“ erfolgt die Optimierung automatisch.
Digitale Reproduktion der Platte, Abgrenzung der fehlerhaften Stellen, Definition des Plattenumfangs und optimale Anordnung können ausgeführt werden, während die vorherige Platte noch in Bearbeitung ist.
Digitale Reproduktion der Platte, Abgrenzung der fehlerhaften Stellen, Definition des Plattenumfangs und optimale Anordnung können ausgeführt werden, während die vorherige Platte noch in Bearbeitung ist.
 |
| Stahlfundament |
 |
| Schräges Stützgerüst für Platte außerhalb der Maschine |
 |
| Taster der Plattenstärke für 45°-Schnitte |
 |
| Vorrichtung zur Kontrolle des Blattdurchmessers |
 |
| Taster der Plattenstärke für 45°-Schnitte |
 |
| Zubehör zur Ausführung vom Armierungsnuten in die Werkstück-Unterseite |
 |
| Werkzeugwechselsystem für den Einsatz von Bohrer und Spitzen |
 |
| Ferngesteuerte Maschinensteuerung |
 |
| Barcodeleser |
 |
| Drucker für Barcode-Etiketten |
PC-Station + Drucker für Barkode-Etiketten
Der PC wird samt entsprechendem Farb-Bildschirm in einem Metallschrank untergebracht, während sich die Tastatur und die Maus auf der Abstellfläche unter dem Bildschirm befindet. Die Etiketten müssen manuell aufgeklebt werden.
Anwendungen
Layout
Technische Daten
